      KDYDQC-50kvA100kV数显电动工频耐压试验装置使用方法及注意事项

      您的当前位置: 首 页 - 新闻中心 - 技术文章

      KDYDQC-50kvA100kV数显电动工频耐压试验装置使用方法及注意事项

      发布日期:2023-07-21 16:55 点击:

      一、使用方法

      1、核对试验变压器,测量绕阻额定输出电压,使之与操作箱(台)相吻合。

      2、按接线示意图接好试验变压器与操作箱(台)及感应调压器之间的联线。

      3、接通电源,通电源指示灯亮,预置时间继电器至所需时间。此时调压器应自动回零位。如果是感应调压器,调压电动机是三相电机,此时应核对相序,接能电源时应是降压方向,如果不是降压方向,应调换相序。

      4、按启动按钮,然后按升压按钮,升压至离所需值还有10KV时按暂停健保持,开启点动开关,然后小心点升至所需电压。该调压器是按2KV/秒均匀升压。

      5、开启时间继电器,时间继电器开始计时。

      6、试验时间到后,时间继电器自动启动降压功能,直降至回零。然后按停止按钮,断开电源。

      7、试验过程中,如发现异常声响或冒烟,有异味等,应立即停止升压,迅速降压至零,检查无误后,方可继续升压。

      8、严禁在正常工作时,高压状态下切断电源。但如遇人身危险时,应按停止键立即切断电源。

      9、如发现调压器碳刷过度磨损,应及时更换同规格的电刷。

      10、长期未用的,在重新使用时必须用兆欧表进行绝缘测量,确定阻值不低于0.5M方可继续使用

      11、使用条件

           1)温度:0~40℃

           2)海拔高度:<1000m

           3)相对温度:<85%

           4)工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。



      二、注意事项

      1、试验前应检查有否运输损坏或不良接触,并检查各电器元件是否良好,特别是调压器碳刷的接触良好。按照试验要求将操作台、变压器、被试品按正确接线连接好。

      2、过流保护倍率转换/切除开关(—SA)的位置正常情况只允许打在×1、×2位置无特需试验要求请勿使用OFF档

      :OFF挡为切除过流保护, 过流保护为+∞(故无特需试验要求请勿使用该档,因为这样会使变压器失去过流保护而导致被试品及试设备损坏。)

      3、当耐压计时到时,操作台自动声光报警,应立即逆时针旋转调压器手柄至零位(请轻调手柄以防碳刷手臂撞坏娇小的零位开关给你的工作带来不便!)按下停止按钮(—SP)和计时按钮(—ST2),红灯灭,黄灯亮。试验即告完毕,且及不要直接按停止按钮否则造成高电压状态下的感应反压而导致被试品及试设备损坏

      4、工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸蚀性介质,设不使用期间应安置在常温干燥无尘环境.

      5、设备在运输过程中请将调压器碳刷手臂调节离开零位开关以防碳刷手臂撞坏娇小的零位开关给你的工作带来不便!


      三、电气原理图

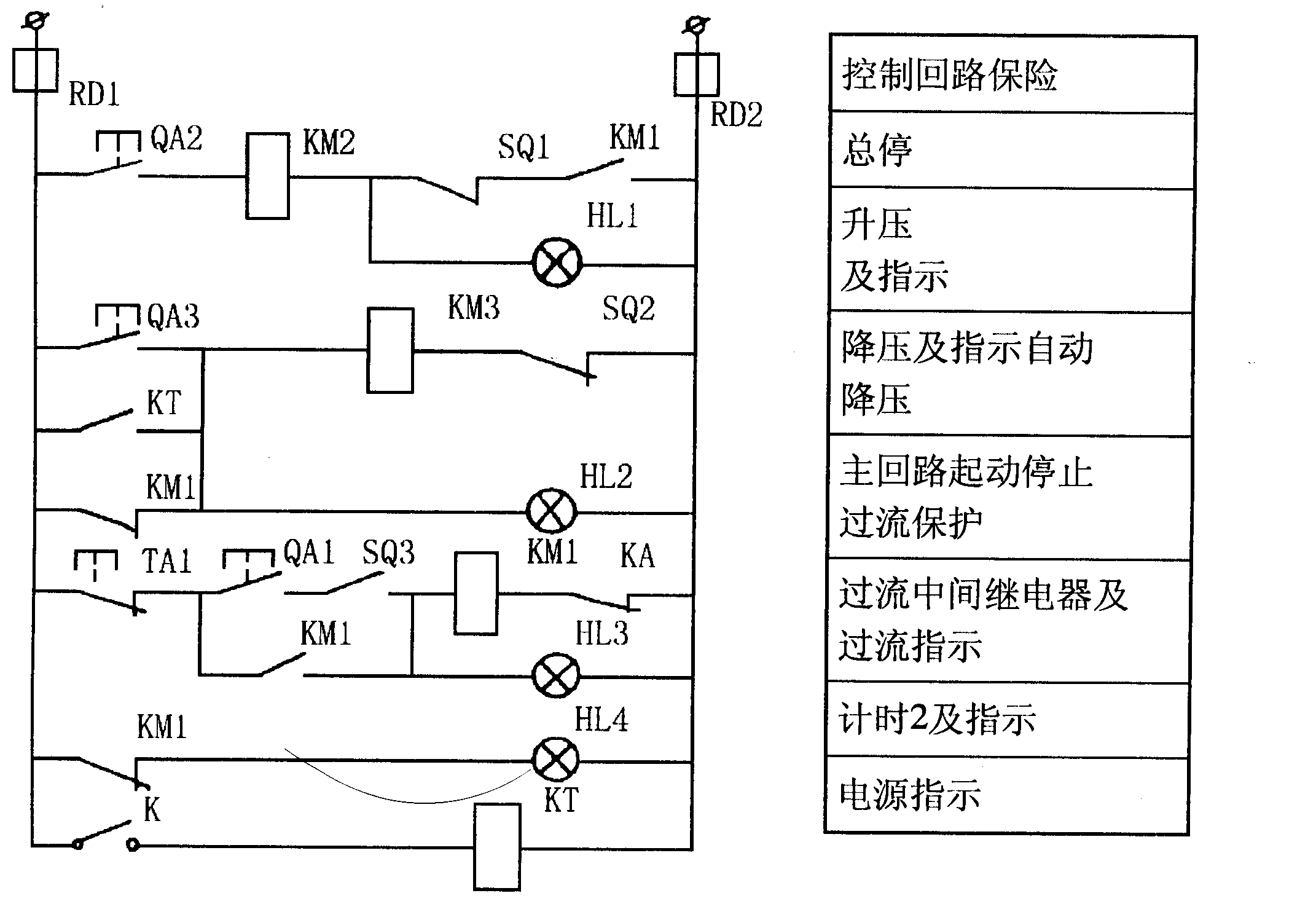

      KDYDT-500及以下操作箱(台)电气原理图


      RDlRD2控制回路保险

      TAl主电路停止按钮

      QAl主电路起动按钮

      QA2升压按钮

      QA3降压按钮

      KMl主回路接触器

      KM2升压接触器

      KM3降压接触器



      KA过流继电器

      KT时间继电器

      SQl上限位开关

      SQ2下限位开关

      SQ3零限位开关

      HLl升压指示灯

      HL2降压指示灯

      HL3主回路起动指示灯

      HL4主回路停止指示灯
