      自动脱扣型绝缘靴(手套) 耐压支架(显示)工作原理与操作说明

      发布日期:2023-05-26 00:00 点击:

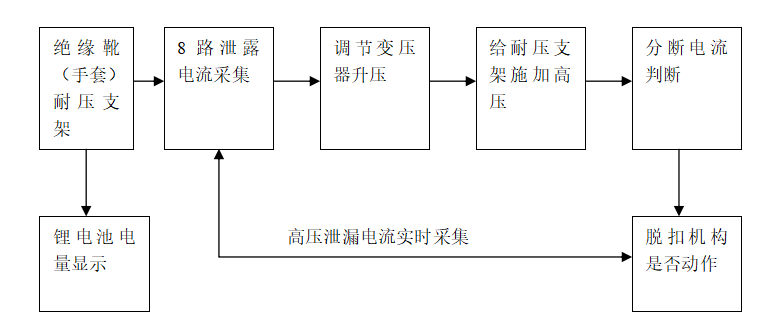

      一、 自动脱扣型绝缘靴(手套) 耐压支架(显示)工作原理图

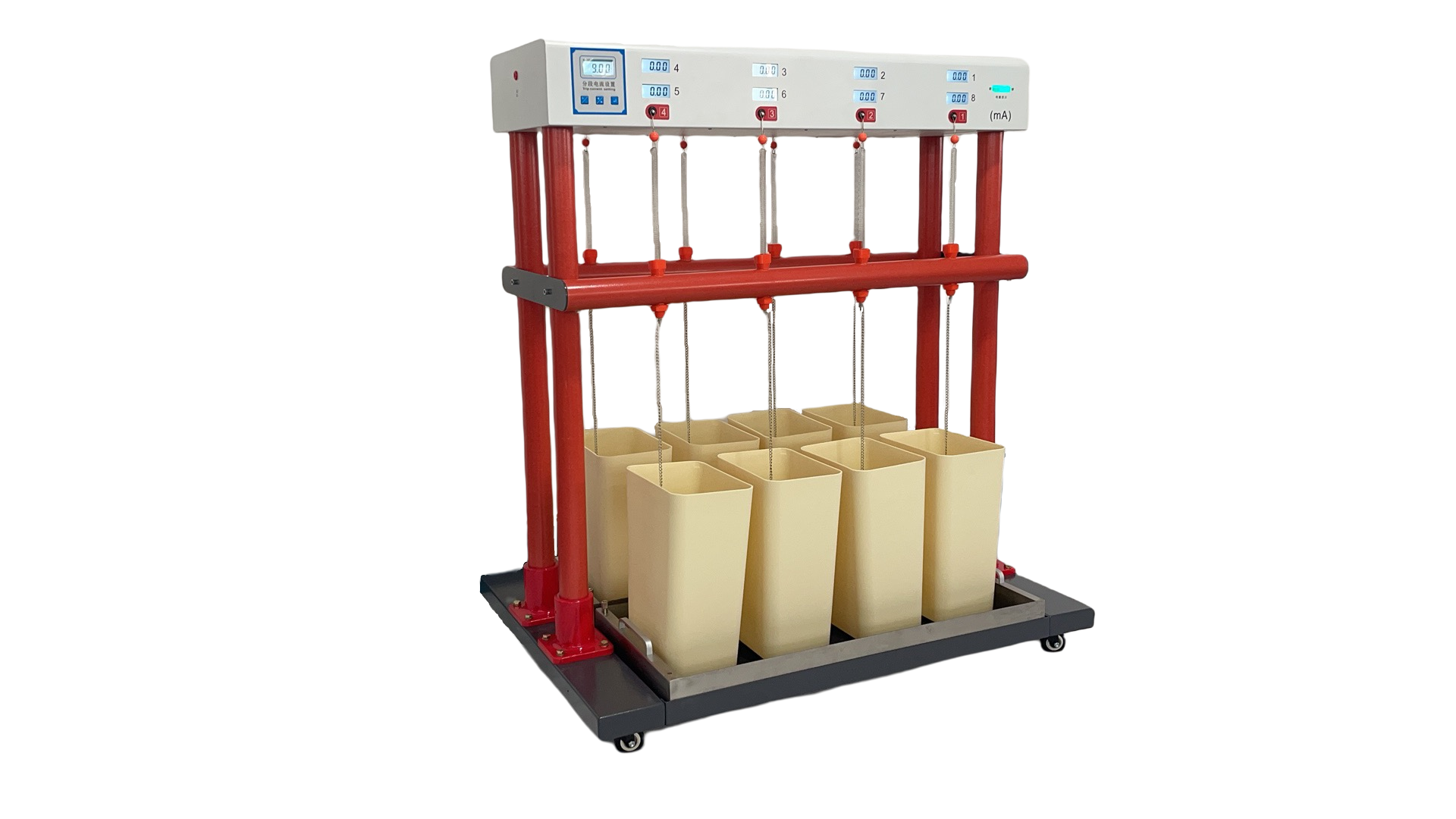

      二、自动脱扣型绝缘靴(手套) 耐压支架(显示)示意图


      三、自动脱扣型绝缘靴(手套) 耐压支架(显示)操作步骤

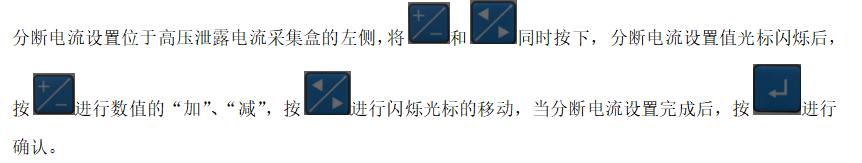

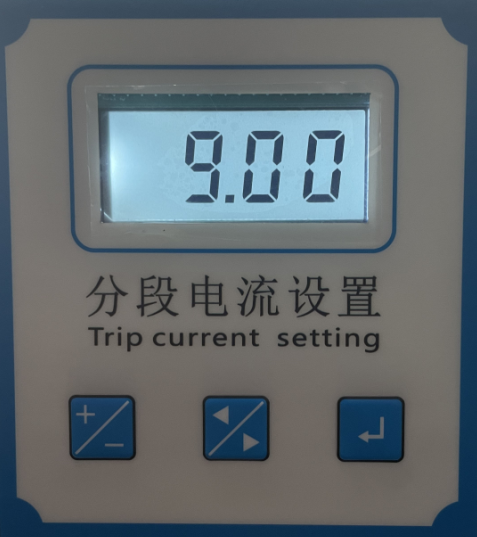

      31  分断电流设置



      32   绝缘鞋泄露参数参考

      根据附表、电绝缘皮鞋和电绝缘布面胶鞋的电性能要求(GB12011-2009)

      项目名称

      出厂检验

      预防性检验

      皮鞋

      布面胶鞋

      皮鞋

      布面胶鞋

      测试电压(工频)/kV

      6

      5

      15

      5

      3.5

      12

      泄漏电流/mA

      ≤1.8

      ≤1.5

      ≤4.5

      ≤1.5

      ≤1.1

      ≤3.6

      测试时间/min

      1

      附表、电绝缘全橡胶胶鞋和电绝缘全聚合材料鞋的电性能要求(GB12011-2009)

      项目名称

      出厂检验

      预防性检验

      测试电压(工频)/kV

      6

      10

      15

      20

      30

      4.5

      8

      12

      15

      25

      泄漏电流/mA

      ≤2.4

      ≤4

      ≤6

      ≤8

      ≤10

      ≤1.8

      ≤3.2

      ≤4.8

      ≤6

      ≤10

      测试时间/min

      1

      附表、绝缘手套电气绝缘性能要求(GB17622-2008)

      适用电压等级

      AC/V

      交流试验

      直流试验

      验证试验电压/kV

      最低耐受电压/kV

      验证电压下泄漏电流/mA

      验证试验电压/kV

      最低耐受电压/kV

      手套长度/mm

      280

      360

      410

      ≥460

      380

      5

      10

      12

      14

      16

      18

      10

      20

      3000

      10

      20

      N/a

      16

      18

      20

      20

      40

      10000

      20

      30

      N/a

      18

      20

      22

      30

      60

      20000

      30

      40

      N/a

      20

      22

      24

      40

      70

      35000

      40

      50

      N/a

      N/a

      24

      26

      60

      90

      a本表中所规定的泄漏电流值仅适用于绝缘手套,对复合绝缘手套另有规定。

      1:N/a表示无适用值。

      2:在正常使用时,其泄漏电流值会比试验值要小,因为试验时试品与水的接触面积比在进行带电作业时的接触面积大,并且验证试验电压比最大使用电压要高。

      3:对于预防性试验(手套没有经过预湿处理),泄漏电流规定值应相应降低2mA。

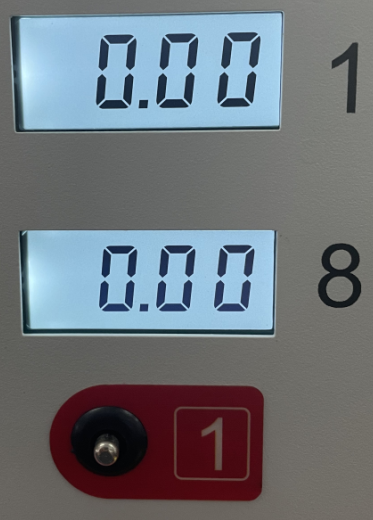

      3.3泄露电流显示

      每一路的泄露电流通过采样板采集后,通过4位LED液晶显示,LED液晶显示范围:“0.00~99.00”mA

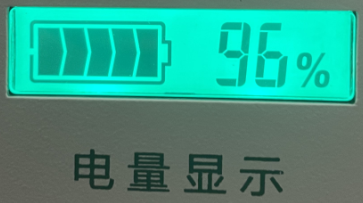

      3.4电量显示

          高压泄露电流及脱口机构供电采用直流12V锂电池供电,锂电池采用LED百分比显示形式显示。
