YDJ-500kVA/500kV工频试验变压器主要用于以下220    KVGIS电力系统试品进行工频耐压试验及其他科学试验研究：

供方对可调YDJ-500kVA/500kV油式试验升压变压器设备成套满足电力系统户外工频耐压试验要求：在输出满载AC500kV被试品耐压试验，运行≤15分钟，成套设备电流/电压反馈及测量精度≤1.5%。

该成套设备应有相应可靠的保护措施，保护措施满足技术协议要求但不限于技术要求，应该满足试品被击穿或闪烙后设备能正常运行。满足环境温度0~40℃，相对湿度85%，试验电源谐波分量＜5％，整个系统在额定电压下，在80%的额定电压下，允许持续运行.

设备满足CNAS认证的相关要求。

本套设备为交钥匙设备。



标准及要求

提供的工频试验变压器的技术条件，均符合国家和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。

GB 311.1-2012     高压输变电设备的绝缘配合
JB/T 9641-1999   试验变压器
GB/T 16927.1-2011 高电压试验技术 第一部分：一般试验要求
GB/T 16927.2-2013 高电压试验技术 第二部分：测量系统
GB/T 4023-1997 半导体分立器件和集成电路  第2部分：整流二极管
GB/T 26218.2-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分：交流系统用瓷和玻璃绝缘子
GB 16847-1997  保护用电流互感器暂态特性技术要求
DL/T 848.1-2004 高压试验装置通用技术条件 第1部分 直流草莓小视频APP官网
DL/T 848.2-2004 高压试验装置通用技术条件 第2部分：工频高压试验装置
DL/T 848.3-2004 高压试验装置通用技术条件 第3部分：无局放试验变压器
DL/T 846.1-2003  高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
JB/T 8168-1999   脉冲电容器及直流电容器
JB/T 563-1999    耦合电容器及电容分压器订货技术条件
GB/T 19749-2005  耦合电容器及电容分压器
GB/T 4585-2004  交流系统用高压绝缘子的人工污秽试验
GB/T 22707-2008 直流系统用高压绝缘子的人工污秽试验
JB/T 6747-1993   直流系统用高压绝缘子的人工污秽试验方法  固体层法
JB/T 8749-1998   调压器通用技术要求
IEC 61245        直流系统用高压绝缘子的人工污秽试验
IEC 60507-2013   交流系统用高压绝缘子的人工污染试验

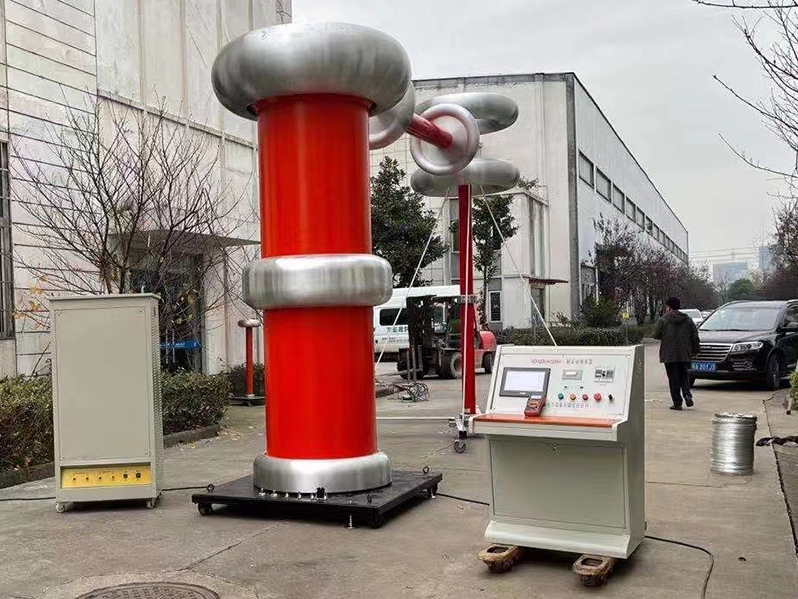

YDJ-500kVA/500kV工频试验变压器成套设备技术方案

一）、使用条件

海拔高度：1000m
环境温度：－10℃～＋40℃
相对湿度：<90％（25℃时）
最大日温差：15℃
使用环境：户内
无导电尘埃
无火灾及爆炸危险
不含有腐蚀金属和绝缘的气体存在
电源电压的波形为实际正弦波,波形畸变率<3%
设有一可靠接地点

二）、设备组成的部件

1.YDJC-500/250（Ⅰ）工频串激试验变压器                          一台
3.YDJ-250/250（Ⅱ）工频试验变压器                               一台
4.RF500-0.0003电容分压器                                       一套
5.GR500-1-4保护电阻                                            一套
6. TC-500/500控制台                                             一台
7. TDY-100/1.0电动调压器                                        一台
8. BDK-500（50、100、150、200）功率补偿电抗器                  一台

三）、组成部件的技术条件

1、工频无局放试验变压器
型    号：YDJ-500/250
结构型式：绝缘筒外壳
相    数：单相
频    率：50Hz
额定容量：500kVA
输入电压：1.0kV
输入电流：500A
 高压绕组：250kV
高压电流：2A
波形畸变率：≤3%
阻抗电压：≤30%（三级串）
三级电压分布不平衡：<±10%
测量绕组电压比：2500：1
过流能力：在110％In额定电流持续时间60S工况情况下，过电流对试验变压器绕组均不应造成热损坏和绕组变形。
过压能力：在100％UH（500kV）时间300S下过电压，不应造成试验变压器任何绝缘损坏，此时波形畸变率≤5%。
绝缘水平：低压输入端子对地工频耐压水平3kV/1min
介质损耗: ＜0.3%
噪    声：≤60dB
试验变压器绝缘介质电气强度：击穿电压大于65kV/2.5mm，微水小于10ppm，介质损耗因数小于0.3%（90℃）
外观颜色：变压器主体和电容器主体为红色
电压不均匀度：≤±5%
运行时间：在100%UH、IH下从环境温度开始允许运行5分钟，在100%UH、IH下从环境温度开始允许连续运行，变压器绕组温升≤65K。
1.1.工频串激试验变压器
型    号：YDJC（Ⅰ）-500/250
结构型式：绝缘筒外壳
相    数：单相
频    率：50Hz
额定容量：500kVA
 额定电流：500A
输入电压：1.0kV
 高压电压：250kV
高压电流：2A
 仪表电压：0.1kV
    空载损耗：≤7%
负载损耗：≤9%
    激励绕组输出容量：250kVA
激励绕组输出电压：0~1000V
激励绕组输出电流：250A
波形畸变率：≤3%
输入、输出、测量变比精度：< 1%
绝缘介质：25变压器油
冷却方式：油循环冷却
结构形式：圆柱形绝缘筒封装
运行时间：≤60分钟
体    积：φ1000/φ1200×1300
重    量：＜3500kg
1.2.无局放试验变压器
型    号：YDJC（Ⅱ）-250/250
结构型式：绝缘筒外壳
相    数：单相
频    率：50Hz
额定容量：250kVA
 额定电流：250A
输入电压：1.0kV
 高压电压：250kV
高压电流：1A
 仪表电压：0.1kV
    空载损耗：≤7%
负载损耗：≤9%
波形畸变率：≤3%
输入、输出、测量变比精度：< 1%
绝缘介质：25变压器油
冷却方式：油循环冷却
结构形式：圆柱形绝缘筒封装
运行时间：≤60分钟
体    积：φ1000/φ1200×1300
重    量：＜3000kg
2.RF500-0.0003电容分压器
型    号：RF500-0.0003
额定频率：50Hz
标称电容量：300PF10％
额定电压：500kV
标称分压比：5000:1
介质损耗:＜0.5%
测量精度:1.0级
允许运行时间：同变压器
体   积：Ф450/Ф600*高度3000
重   量：<150Kg
3.GR500-1-4保护电阻
型    号：HM-GR500-1-4
额定频率：50Hz
额定电压：500kV
额定电流：1A
标称电阻：4kΩ
允许运行时间：同变压器
体    积：Ф200/Ф300*长度1500
重    量：<60Kg
4.DTY-100高压电动调压器
型    号：HM-DTY-1000
额定容量：100kVA
输入额定电压：0.38kV
输入额定电流：263.2A
输出额定电压：0~1.0kV
输出额定电流：100A
额定频率：50Hz
冷却方式：自然冷却
绝缘水平：3kV/1min无异常放电现象
允许运行时间：同变压器
体   积：长1250*宽700*高1300
重   量：<1000kg
5.BDK-500功率补偿电抗器
型    号：HM-BDK-500
额定容量：500kVA（50kVA、100kVA、150kVA、200kVA）
输入额定电压：1.0kV
输入额定电流：500A
输出额定电压：1.0kV
输出额定电流：500A（50A、100A、150A、200A）
额定频率：50Hz
绝缘介质：25变压器油
冷却方式：自然冷却
绝缘水平：3kV/1min无异常放电现象
允许运行时间：同变压器
体   积：长1250*宽1000*高1300
重   量：<1500kg
6.TC-500控制台
型   号：TC－500
相    数：单相
频    率：50Hz
输入额定容量：500kVA
工作电压：0.38kV
输出额定容量：500kVA
高压电流：1A
 仪表电压：0.1kV
波形畸变率：≤3%
体    积：2000/1200×1500
重    量：＜100kg

功   能：
17寸液晶触摸屏显示器、人机界面、PLC控制。
升/降压曲线，计时耐压曲线，状态运行模式显示器直观显示。
采用步进电机传动，升压速率可设置。
高精度传感器和高性能14位AD采集芯片。
人机对话全键盘操作方式，智能化工作全过程。
任选自动升/降压试验、手动升/降压试验，操作灵活简单。
 实时显示试验变压器高压电压、低压电流、高压电流、耐压时间。
试验数据可打印，试验数据可通过RS-232/输出，与上位机连接通讯操作。
完善的过电流保护，任意设定目标输出电压值、电压上限。
 输出电压可任意设置操作调整输出，自动增益确保输出平衡。
具有回零检测功能，回零确定后才可进行试验，安全可靠。
逼近式升压算法，到达设定目标输出电压后自动耐压计时，计时结束后调压器电机自动回零。
 超过设定输出电压上限，调压器电机自动回零，并发生声光报警。
自动功率补偿/手动操作。
具有安全门锁功能。

四）、出厂试验及现场交接试验

以下项目除有说明外，出厂和现场均须进行，其标准按有关专业标准和协议规定执行。出厂试验与现场交接试验结果应无实质性差异。
外观检查：成套设备无渗漏、表面无伤痕，瓷件完好。
变比测量试验
各线圈直流电阻测量
空载电流测量
波形畸变测量
感应耐压试验
密封试验：外施0.02Mpa压力，24小时压力不降，无渗漏油，无永久变形。
